產品概述
本產品是吸收國外技術，結合國內實際情況研制開發的，整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。
ZGS11-12 系列組合美式預裝式變電站適用于10kV 環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。本產品符合下列標準：GB/T17467-1998《高壓低壓預裝式變電站》DL/T537-93《6- 35K V 箱式變電站訂貨技術條件》。

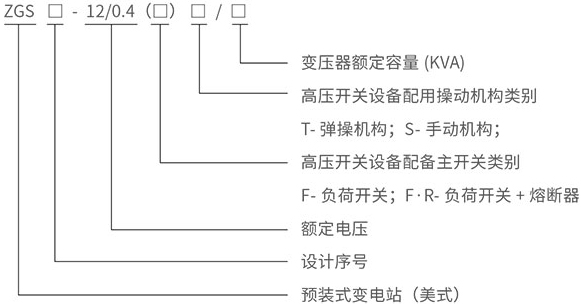

型號含義
使用環境條件
● 海拔高度不超過1000m；
● 環境溫度：- 35℃ ~+40℃：
● 相對濕度：日平均值不大于95%，月平均值不大于90%；
● 安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°。

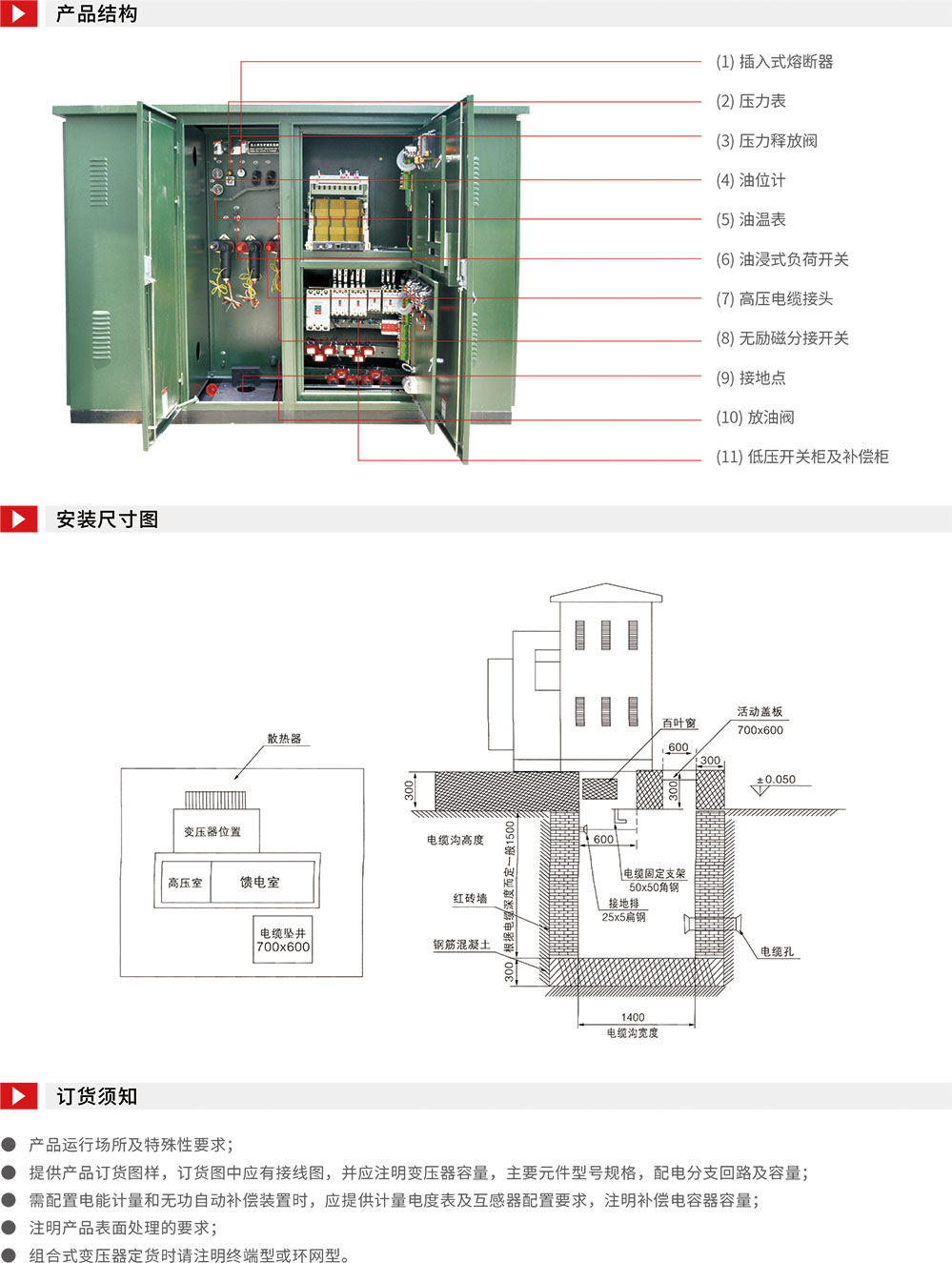

產品結構特點
● 結構緊湊，體積小，僅為同容量國產產品的1/3 -1/5 左右，大大減少了占地面積；
● 全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全；
● 高壓采用負荷開關熔斷器組合電器保護；
● 高壓接線既可用于環網，又可用于終端，供電方式靈活，可靠性高；
● 變壓器性能好：低損耗、低噪音、低溫升；過載能力強，抗短路、耐沖擊能力強：
● 滿足各種低壓饋出要求，可按方案選擇，亦可自行設計；
● 電纜頭有200A 肘型電纜接頭及600AT 型接頭兩種，肘型電纜接頭適用于電纜截面積為35-185mm2,T 型接頭適用于電纜截面積為35-500mm2，電纜頭的材質分為銅芯和鋁芯，兩者均可配置全絕緣氧化鋅避雷器。200A 肘型電纜頭可以帶負荷插拔又可以起到隔離開關的作用。
分箱結構特點
● 箱變采用分箱結構：
變壓器器身與高壓負荷開關、插入式熔斷器和后備限流熔斷器等高壓組件分別置于密封油箱中，兩箱左右水平布置，用隔板隔開，隔板上有絕緣穿墻套管用于變壓器與負荷開關的接線，可方便拆換，而不影響另一箱的使用。
● 兩箱左右布置優點：
● 兩箱互不影響:
防止了因隔板滲漏導致上層油流入到底部油箱造成上部油箱缺油（缺油或無油導致操作負荷開關拉弧，對設備和人身產生危險）；
另一優點是左右布置檢修方便。當變壓器室、負荷開關室檢修時兩箱互不影響，方便快捷（如上下布置檢修變壓器需上部油箱全部拆除后才能打開變壓器的油箱，檢修不方便）。
● 分箱結構解決了負荷開關操作以及熔斷器熔斷對變壓器油的污染問題。
